A frame grabber with ISA 8-bit slot card.




1- Introduction.

Cette page compléte le montage digitaliser vidéo apportant avec elle les dernières mises à jour : captures en 512x256x256 niveaux de gris, format PCX, programme v2.02 en C++ (Borland 4.52 compilé en mode "DOS Standard"). Un exemple de capture est disponible ci-dessous. L'image représente le digitaliser lui-même en dehors de son boîtier durant la phase de mise au point. Des liens interactifs avec les composants donnent de légères explications des différentes parties du montage. Des explications plus approfondies seront publiées dés que possible...

        Vous remarquerez en naviguant sur ce site que des images de certains montages sont maintenant disponibles !

Cliquer sur les liens ci-dessous pour télécharger les plans et les programmes :

DownloadLe schéma version 32ko + source CPP DOS/WIN95 version beta
DownloadLe schéma version 128ko + source finale CPP DOS/WIN95 (vt2.02)

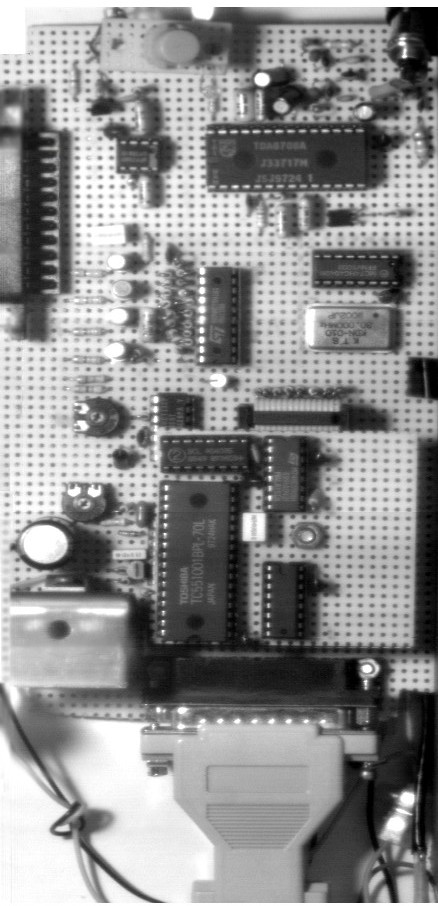

2- Vue du digitaliser video réalisé sur veroboard.

        Voici un bon exemple de capture réalisée avec le digitaliser 128Ko à l'aide d'une caméra CCD bon marché muni d'un téléobjectif 75-200mm.

Clicquer sur les principaux composants pour voir leur référence.



3-Quelques explications sur le fontionnement du montage.

        Voir les anciens numéros du magazine LED n°133-134-135 (schéma initial... et les explications qui vont avec). Seules les parties interfaçage et numérisation ont été changées, le principe global reste le même.





4- Des liens utiles pour la réalisation de digitalisers vidéo.
Le magazine LED : numéros scannés : 133 [8.9Mo]-134 [13.8Mo]-135 [8.2Mo]-136 [13.5Mo]

l'Incontournable site : (voir la section video)
http://www.hut.fi/Misc/Electronics/

Un autre digitaliser vidéo (composants moins courants en Europe...)

Les plans seulements :
plan n°1/2.
plan n°2/2.
